氣動角式調節閥

氣動角式調節閥 概述

渠工品牌ZJHJ氣動角式調節閥,是采用頂部導向結構,由多彈簧氣動薄膜執行機構和角型調節閥閥體組成,常用于高壓場合,也稱為高壓角式調節閥。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。主要應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節,可避免結焦、堵塞,便于自凈與清洗的場合。

氣動角式調節閥 主要技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線性 6.9 11 17.6 27.5 44 69 100 176 275 440 690 875 1250
等百分 6.3 10 15 25 40 64 100 160 250 400 630 850 1180
允許壓差(MPa) 6.4 6.4 5.0 2.8 1.7 1.7 1.0 6.0 4.8 3.3 1.8 1.5 0.8
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型
流量特性 直線性、等百分比

氣動角式調節閥 執行器技術參數

配置執行器類別 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 24 40 40、60 100
彈簧范圍(KPa) 20~100(標準)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140~400KPa
氣源接口 RC1/4"
環境溫度 -30~+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

氣動角式調節閥 主要結構圖

氣動角型調節閥 (常壓單座結構) 氣動角型調節閥 (高壓籠式結構)
氣動角型調節閥 (常壓單座結構) 氣動角型調節閥 (高壓籠式結構)

氣動角式調節閥 主要零件材料

1 閥體 鑄鋼/不銹鋼 1 閥體 鑄鋼/不銹鋼
2 閥芯 不銹鋼 2 閥籠 不銹鋼
3 導向套 不銹鋼 3 閥桿 不銹鋼
4 中墊 PTFE\金屬墊片 4 中墊 PTFE\金屬墊片
5 閥蓋 鑄鋼/不銹鋼 5 閥蓋 鑄鋼/不銹鋼
6 閥桿 不銹鋼 6 填料函 PTFE\石墨墊片
7 填料函 PTFE\石墨墊片 7 填料壓蓋 鑄鋼/不銹鋼
8 填料壓蓋 鑄鋼/不銹鋼 8 螺栓螺母 25/不銹鋼
9 螺栓螺母 25/不銹鋼

氣動角式調節閥 主要性能指標

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

氣動角式調節閥 外形圖

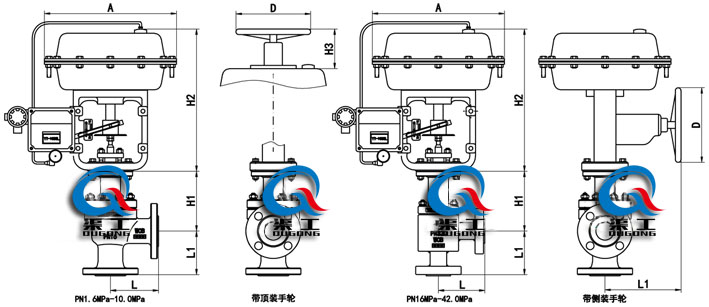

氣動角式調節閥 外形尺寸圖
氣動角式調節閥 外形尺寸圖

氣動角式調節閥 安裝連接尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 95 100 105 115 125 145 155 175 200 225 275
PN40 95 100 105 115 125 145 155 175 200 225 275
PN64 115 115 130 130 150 170 190 215 250 275 325
H1 PN16/25 119 119 122 140 157 169 179 200 230 250 304
PN40 123 123 134 152 157 191 201 216 240 270 325
PN64 135 135 142 160 177 196 206 227 257 277 331
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 280 280 280 280 280 350 350 350 475 475 475
A 282 282 282 282 282 360 360 360 470 470 470
D 220 220 220 220 220 270 270 270 320 320 320

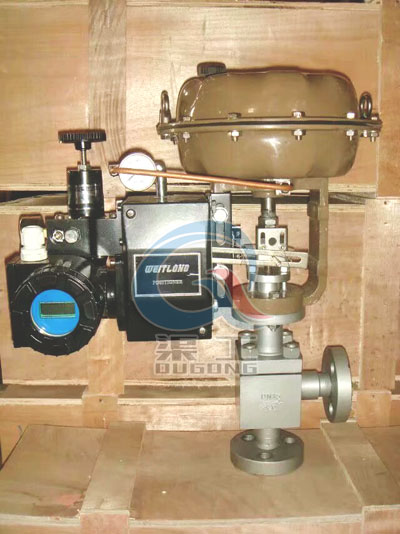

氣動角式調節閥 實物圖

氣動角式調節閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多氣動角式調節閥的使用性能、外形結構、安裝尺寸參數、價格,索取 氣動角式調節閥說明書及產品選型樣本,請聯系我們。
