氣動流量調節閥控制系統

氣動流量調節閥控制系統 概述

上海渠工閥門管道工程有限公司設計的氣動流量調節閥控制系統,是由氣動調節閥、電磁流量計、流量調節儀組成,可以完成現代工業過程中對管道流量的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

氣動流量調節閥控制系統 工作原理

在化工、石油、鋼鐵、輕工等生產過程中,都要求對流量進行控制。流量控制系統由流量計、調節器和流量調節裝置組成。流量計用來測量被控流量,并把它變換成可直接與給定量比較的物理量(一般是電壓)。當流量計的輸出與給定量之間存在偏差時,調節器對偏差信號進行處理并輸送給流量調節裝置。流量調節裝置據此調節閥門的開啟程度,以改變管道中的流量,使之趨于期望值并保持在期望值附近。流量調節裝置依流體的傳輸方式不同有多種形式。

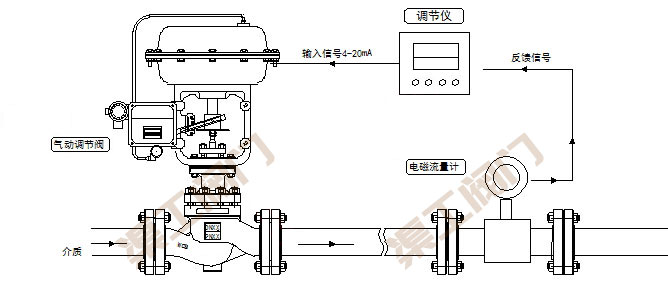

氣動流量調節閥控制系統 原理圖

氣動流量調節閥控制系統 原理圖
氣動流量調節閥控制系統 原理圖

氣動流量調節閥控制系統 閥門技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱流量(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 等百分比、直線性
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)

氣動流量調節閥控制系統 閥門性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% 2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30:1

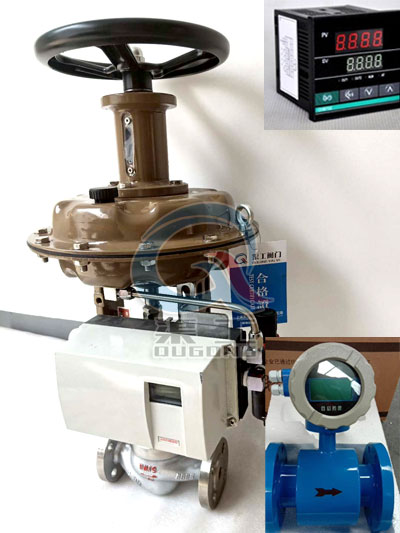

氣動流量調節閥控制系統 實物圖

氣動流量調節閥控制系統實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多氣動流量調節閥控制系統的使用性能、外形結構、安裝尺寸參數、價格,索取 氣動流量調節閥控制系統說明書及產品選型樣本,請聯系我們。
