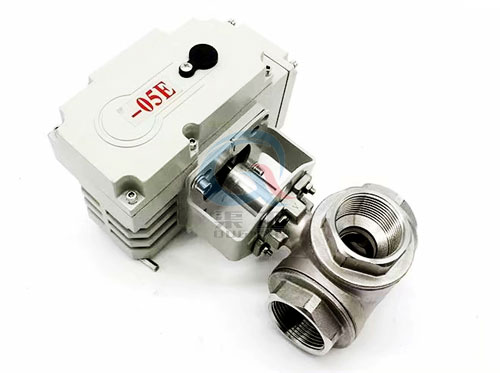

Q914/Q915型電動三通內螺紋球閥是渠工公司開發的新型電動三通球閥。其原理是改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。電動三通內螺紋球閥采用HR型、HQ型角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA、或1-5VDC）電流信號或電壓信號，便可控制運轉，實現對工藝介質的比例調節或二位切換控制。
（1）電動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
（2）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
（3）四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
（4）T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | ||||||
| 閥體形式 | 三段式分體式閥體 | ||||||
| 連接形式 | 螺紋式、焊接式 | ||||||
| 閥芯形式 | "O"型球形閥芯 | ||||||
| 動作范圍 | 0～90° | ||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | ||||||
| 基本誤差 | ±1% | ||||||
| 回差 | ±1% | ||||||
| 死區 | ≤1%(可調) | ||||||
| 可調范圍 | 250：1 | ||||||
| 配置執行機構 | 可配HQ、HR等系列角行程電動執行機構 | ||||||
| 控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) | ||||||
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸出力矩 | 50N·M～2000N·M |
| 動作范圍 | 0～90° 0～360° |
| 動作時間 | 15秒/30秒/60秒 |
| 保護裝置 | 過熱保護 |
| 環境溫度 | -30°～60° |
| 手動操作 | 同附帶手柄操作 |
| 限位 | 電氣、機械二重限位 |
| 防護等級 | 相當于IP-65 |
| 防爆等級 | ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置測量 | 可選裝開關或電位計 |
| 驅動電機 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||
|---|---|---|---|---|---|---|---|
| 零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
| 密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
| 適用工況 | 適用介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐 蝕介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐蝕介質 |
| 適用溫度 | -29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) | ||||||
 |
 |
 |
|---|---|---|
| 電動三通內螺紋球閥 (配HQ) | 電動三通內螺紋球閥 (配HR) | 電動三通球閥 (側視圖) |
| 通徑DN | 英寸" | 連接尺寸 | |||||
|---|---|---|---|---|---|---|---|
| mm | inch (G) | L | L1 | H(配HQ) | H(配HR) | A(配HQ) | A(配HR) |
| 10 | 3/8 | 60 | 30 | 260 | 130 | 265 | 161 |
| 15 | 1/2 | 72 | 36 | 265 | 130 | 265 | 161 |
| 20 | 3/4 | 85 | 42 | 280 | 135 | 265 | 161 |
| 25 | 1 | 91 | 46 | 290 | 139 | 265 | 161 |
| 32 | 11/4 | 110 | 55 | 310 | 158 | 265 | 197 |
| 40 | 11/2 | 122 | 61 | 340 | 165 | 265 | 197 |
| 50 | 2 | 145 | 72 | 360 | 202 | 265 | 197 |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多電動三通內螺紋球閥的使用性能、外形結構、安裝尺寸參數、價格，索取
電動三通內螺紋球閥說明書及產品選型樣本，請聯系我們。
